CS30数采网关使用手册

认识设备​

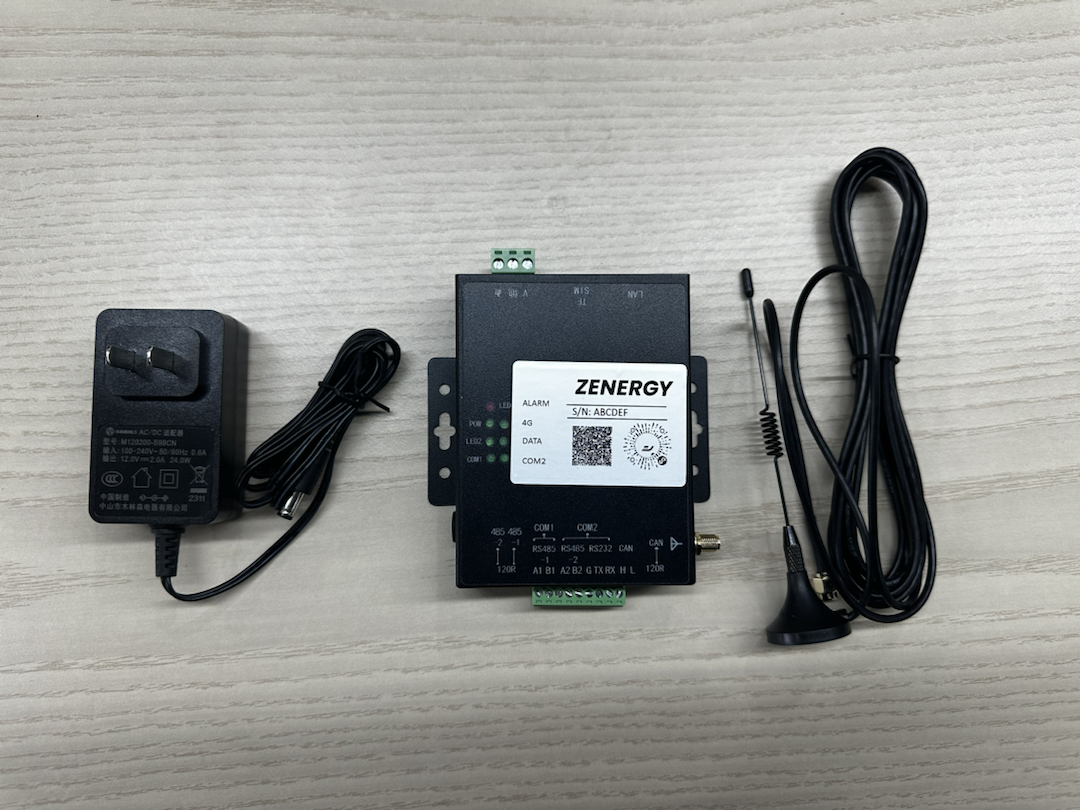

zel-cs30g Z-energy智能网关

认识接口： 485-1、 485-2、 LAN口​

RS485通讯线端口​

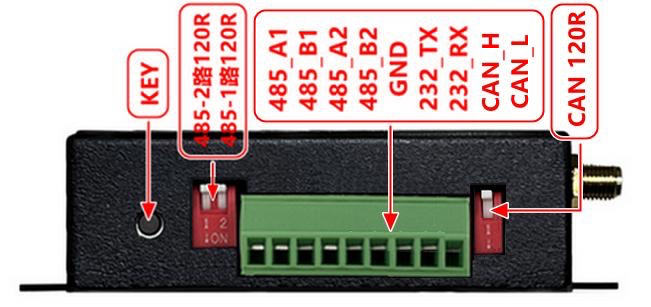

zel-cs30g-back-1 485接线端口 设备有两路485端口，支持同时接入两路485线。

LAN口​

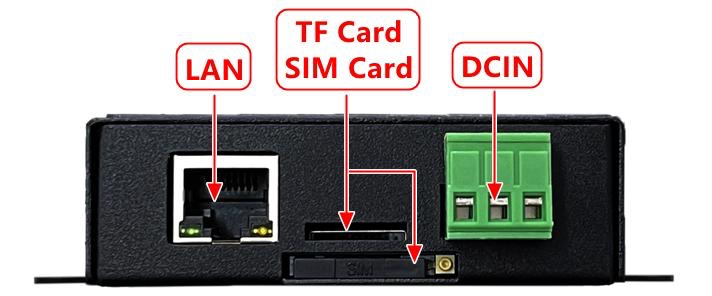

zel-cs30g-back-2 LAN口

设备拥有一个LAN口用于设备连接网络、数据传输或者进行相关的网络配置，以及设备配置页面的访问（访问设备配置的页面需要将电脑和设备设置到同一网段下才可访问，具体方法请参考下方：通过LAN口的网线访问本地console页面。

如何接线：485如何接线​

根据现场的数据接入要求将一路485通讯线的A线接入A1和B线接入B1即可完成通讯线的接入。切记485-1的A1B1和485-2的A2B2不能混着接线。 PS：通常使用两根信号线（A和B）进行数据传输，其中棕色是正极（A），蓝色是负极（B），实际情况需要根据485通讯线的通讯商规定的正极（A）和负极（B）来接线。因为485通讯线两根信号的颜色可能会因为制造商的标准不一致而不同。

SIM卡和TF扩展卡​

设备仅支持标准尺寸的SIM卡，即没有剪切过的SIM。 设备支持TF卡扩展存储。

天线和电源​

设备天线支持吸盘延长天线和杆式天线 设备电源支持8V~30V 标准 12V <4W

演示视频​

通过小程序创建和识别数据​

通过微信扫描设备上的小程序二维码进入设备管理页面 新用户第一次进入小程序时会自动创建账号，点击同意后即可进入管理页面

自动识别设备数据​

逆变器​

  1. 在设备已经正确完成485通讯线、设备电源线以及4G物联网卡接入的情况下在小程序页面查看是否正确勾选了串口。
  2. 查看设备对应的串口选择的协议是否选择了Modbus
  3. 配置需要识别的逆变器的逻辑地址范围
  4. 点击自动识别，等待数据自动采集器
  5. 确认识别的逆变器品牌型号和设备实时数据有没有问题
  6. 恭喜你已经完成了逆变器数据接入。

电表​

  1. 在设备已经正确完成485通讯线、设备电源线以及4G物联网卡接入的情况下在小程序页面查看是否正确勾选了串口。
  2. 根据现场情况查看设备对应的串口选择的协议是否选择了DLT645或DLT698
  3. 点击自动识别，等待数据自动采集器
  4. 确认识别的电表实时数据有没有问题
  5. 恭喜你已经完成了电表数据接入。

通过LAN口的网线访问设备管理页面​

访问地址：192.168.10.1/index 默认密码：admin

如何使用电脑访问设备​

如何使用电脑访问设备​

  1. 使用网线将设备的LAN口和电脑的网口连接
  2. 将电脑的网段设置到设备同一网段
    1. 打开控制面板，找到并打开“网络连接”，或者在电脑右下角找到WiFi图标并点击进入网络中心。
    2. 对于台式机，可以直接打开控制面板；对于笔记本电脑，可以直接在右下角进入网络共享中心。
    3. 选择“本地连接属性”，然后找到“Internet Protocol (TCP/IP)”并进行设置IP为192.168.10.X，X为1~255之间的任意数字，注意设备和电脑IP的最后一段数字不能相同，否则相互占用会导致无法访问设备管理页面

怎么登录设备管理页面​

  1. 输入登录账号：登录账号为设备SN
  2. 输入默认密码：admin

自动识别设备数据​

逆变器​

  1. 在设备已经正确完成485通讯线、设备电源线以及4G物联网卡接入的情况下在小程序页面查看是否正确勾选了串口。
  2. 查看设备对应的串口选择的协议是否选择了Modbus
  3. 配置需要识别的逆变器的逻辑地址范围
  4. 点击自动识别，等待数据自动采集器
  5. 确认识别的逆变器品牌型号和设备实时数据有没有问题
  6. 恭喜你已经完成了逆变器数据接入。

电表​

  1. 在设备已经正确完成485通讯线、设备电源线以及4G物联网卡接入的情况下在小程序页面查看是否正确勾选了串口。
  2. 根据现场情况查看设备对应的串口选择的协议是否选择了DLT645或DLT698
  3. 点击自动识别，等待数据自动采集器
  4. 确认识别的电表实时数据有没有问题
  5. 恭喜你已经完成了电表数据接入。

支持和帮助​

自动识别失败问题排查​

  1. 检查接线是否正确
  2. 检查设备网络是否连接正常，SIM卡是否没有问题
  3. 检查串口参数是否符合需要接入设备的通讯协议中要求的配置，如波特率、校验位等
  4. 排查以上问题后设备依然无法自动识别，请联系众壹团队。

欢迎选用众壹产品
