采集器抄表安装手册

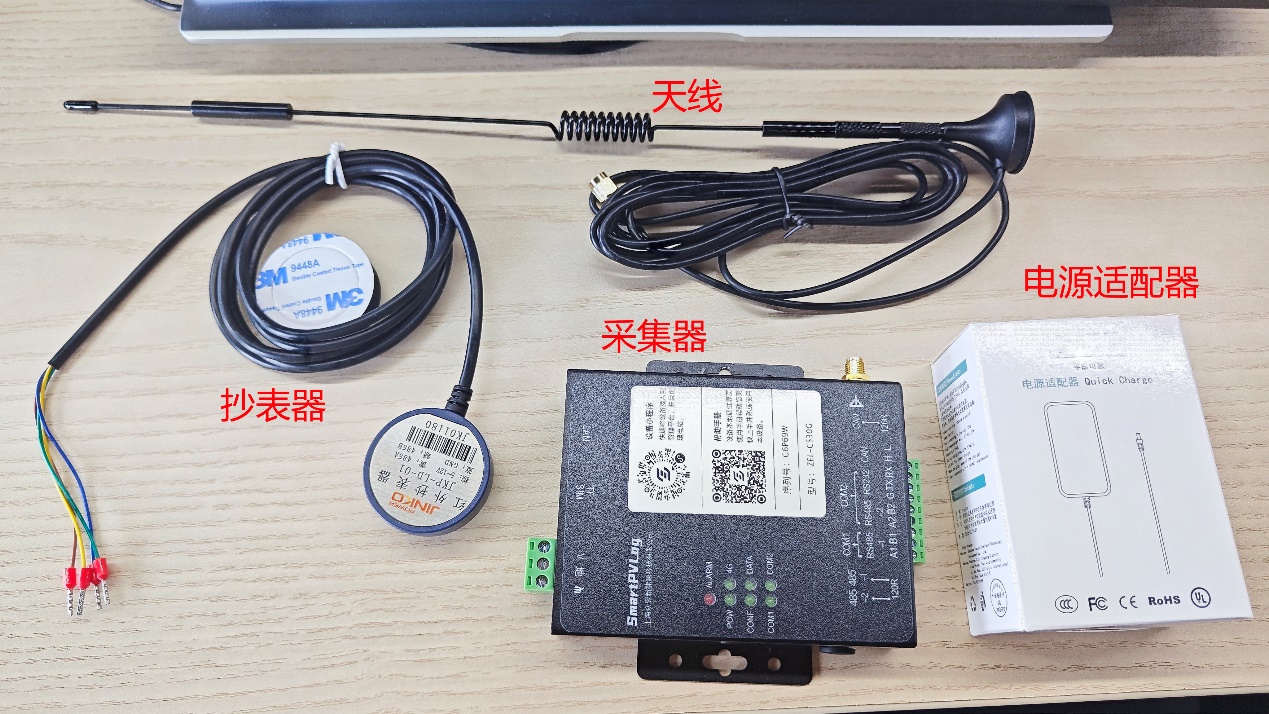

1.安装前先检查物品是否齐全​

（采集器，抄表器，电源适配器，天线） assemble-emeter-1

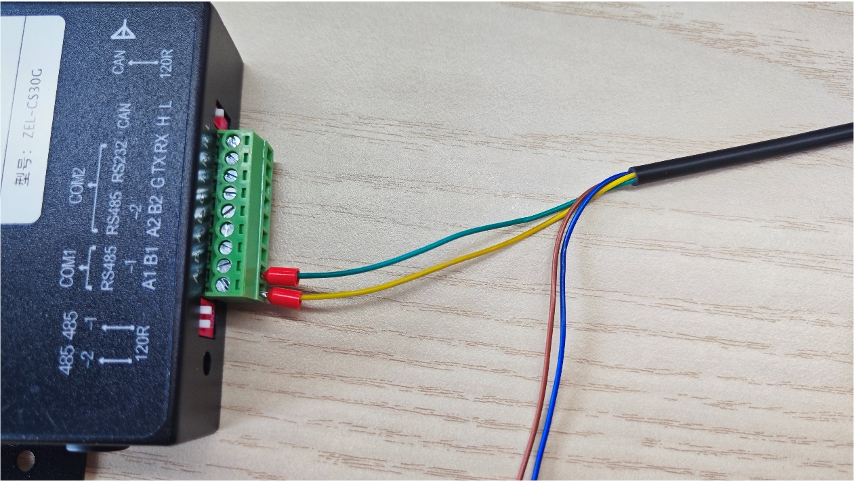

2.抄表器安装​

抄表器黄线接采集器485A口，绿线接485B口 assemble-emeter-1

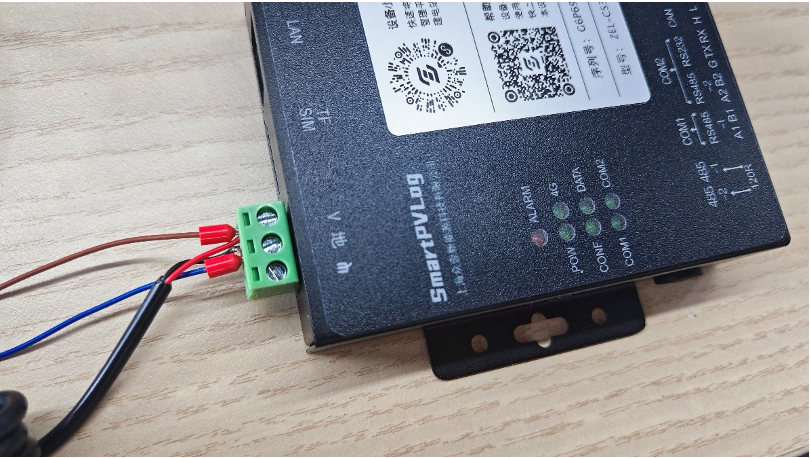

3. 电源适配器与抄表器电源线接入采集器电源口​

（抄表器棕色接V，蓝色接地） （电源适配器红线接V，黑色接地） assemble-emeter-1

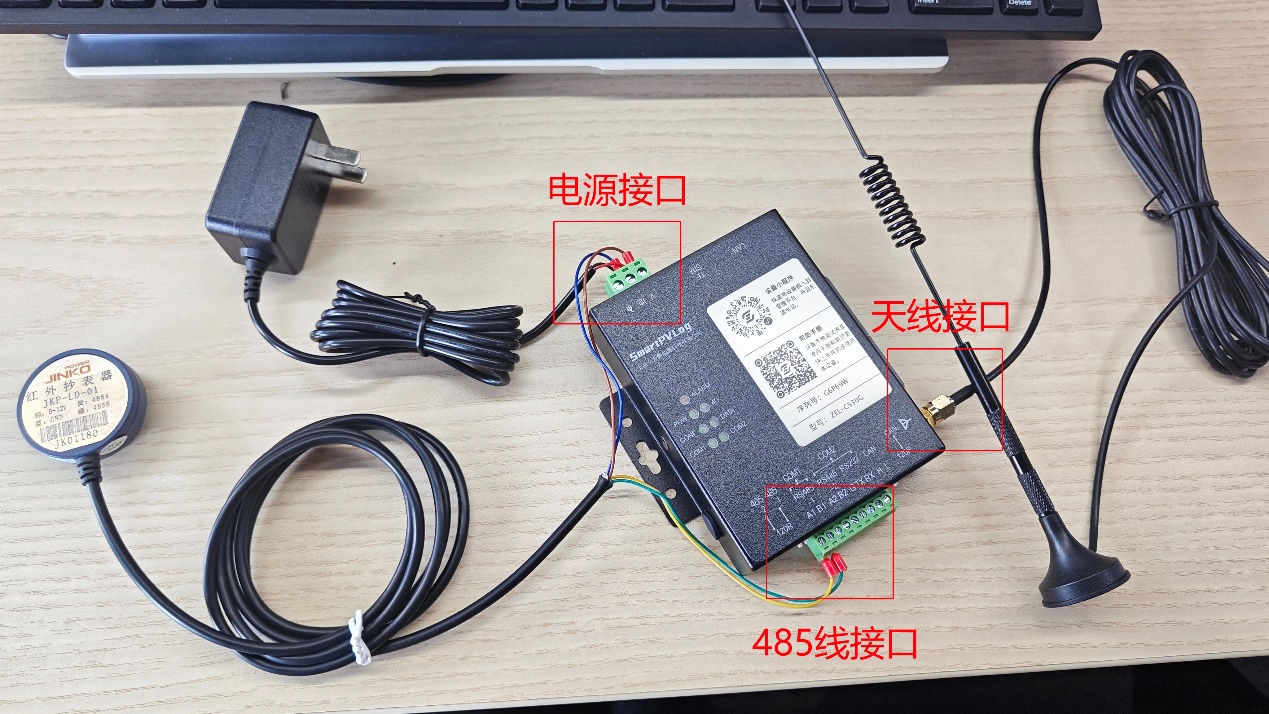

4.安装完成组装好天线，将抄表器对准电表粘贴即可​

assemble-emeter-1 注意:安装时请注意接法是否正确 如安装错误会导致抄表器等元件损坏
